Umbau eines Mikrowellentrafos:

Nach Umbau:
Stromaufnahme beim schmelzen von Metall gemessene 5A (230V) -> umgerechnet bei einem Wirkungsgrad von 75% (Vermutung von mir^^) macht 288A (3V) bzw. 90A (9,66V)

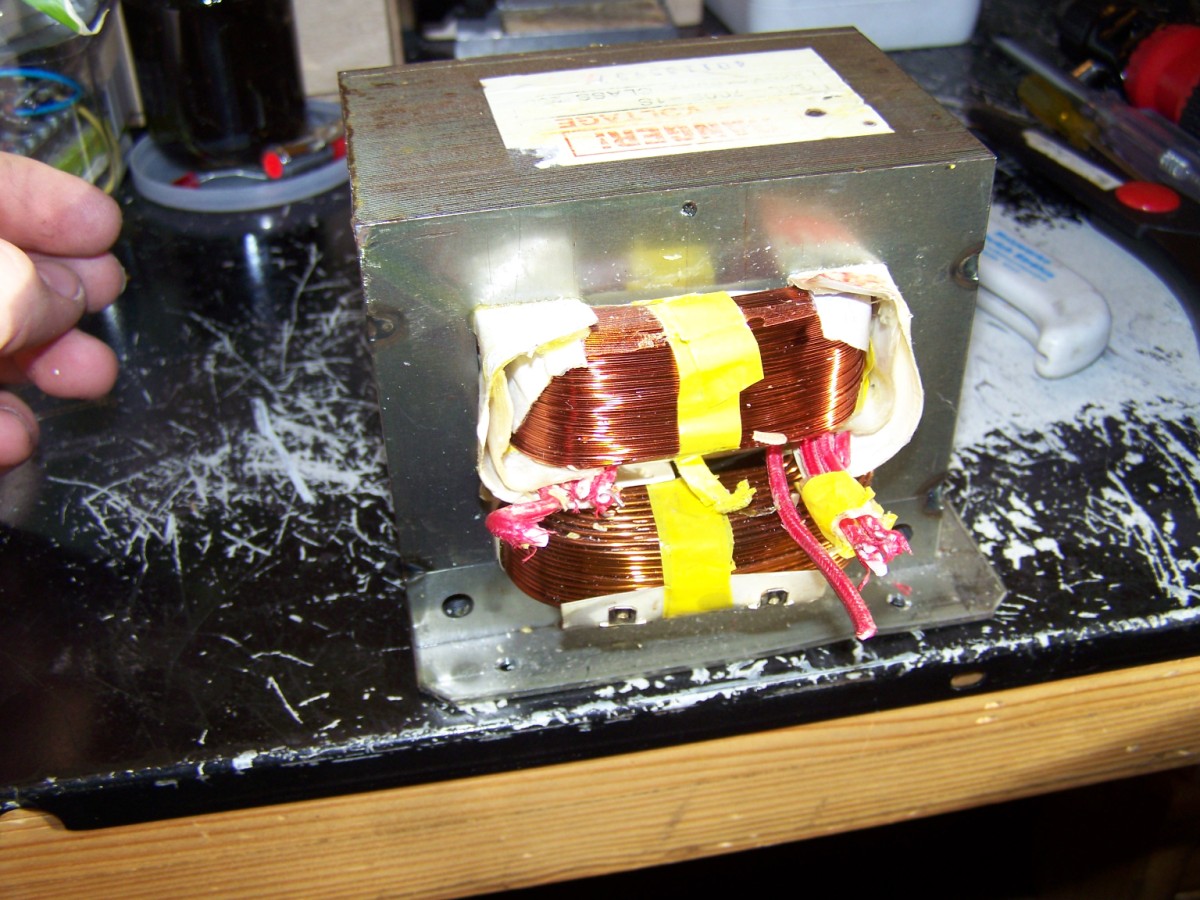

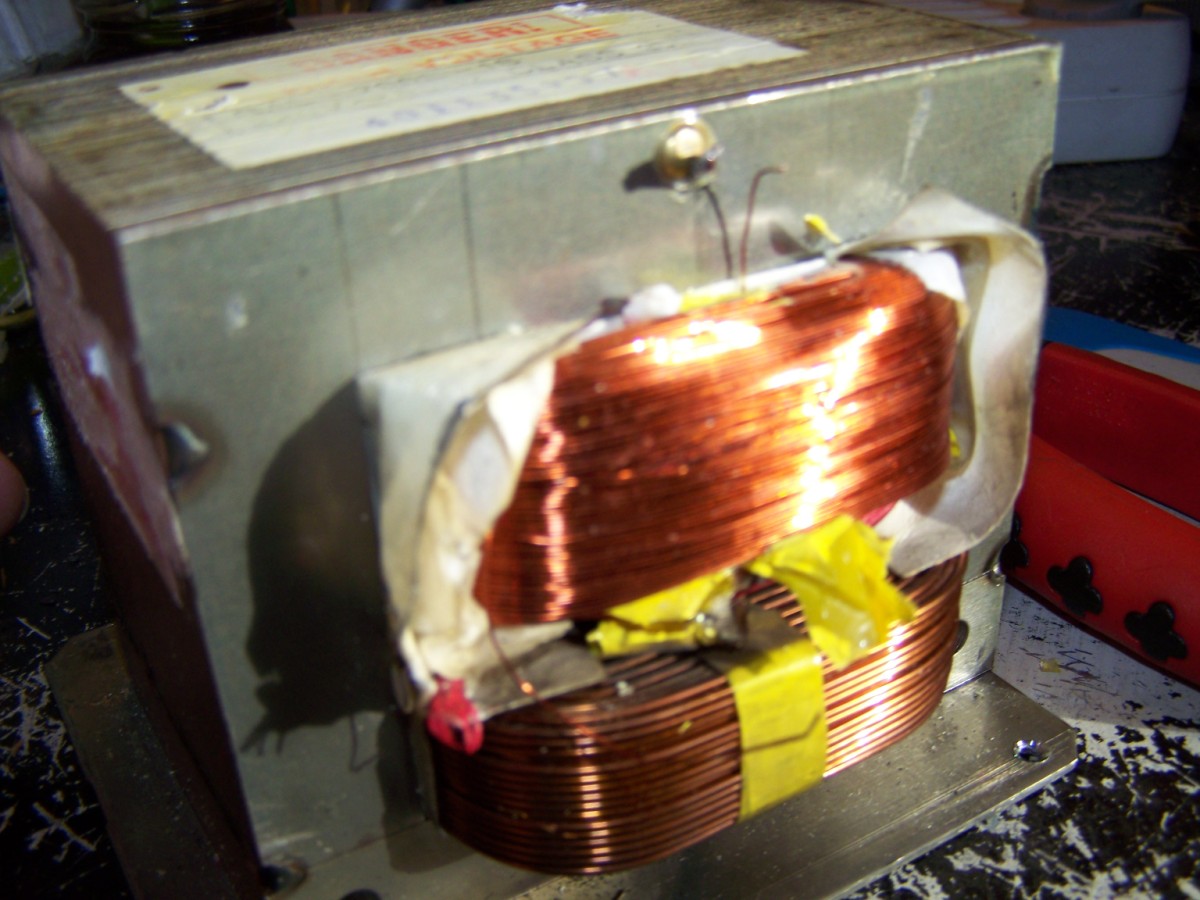

Das "Opfer" vor dem Umbau:

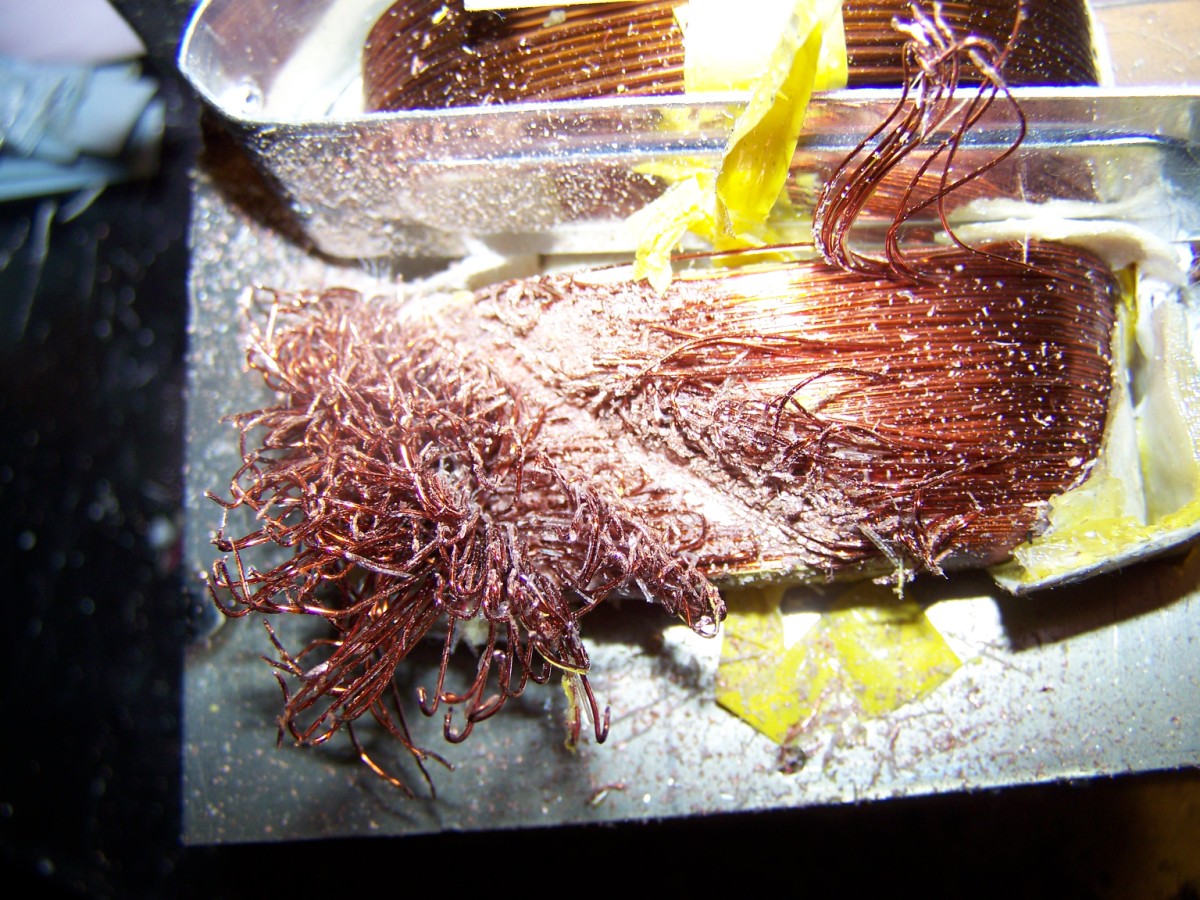

Aufgeschnittene Heizwicklung:

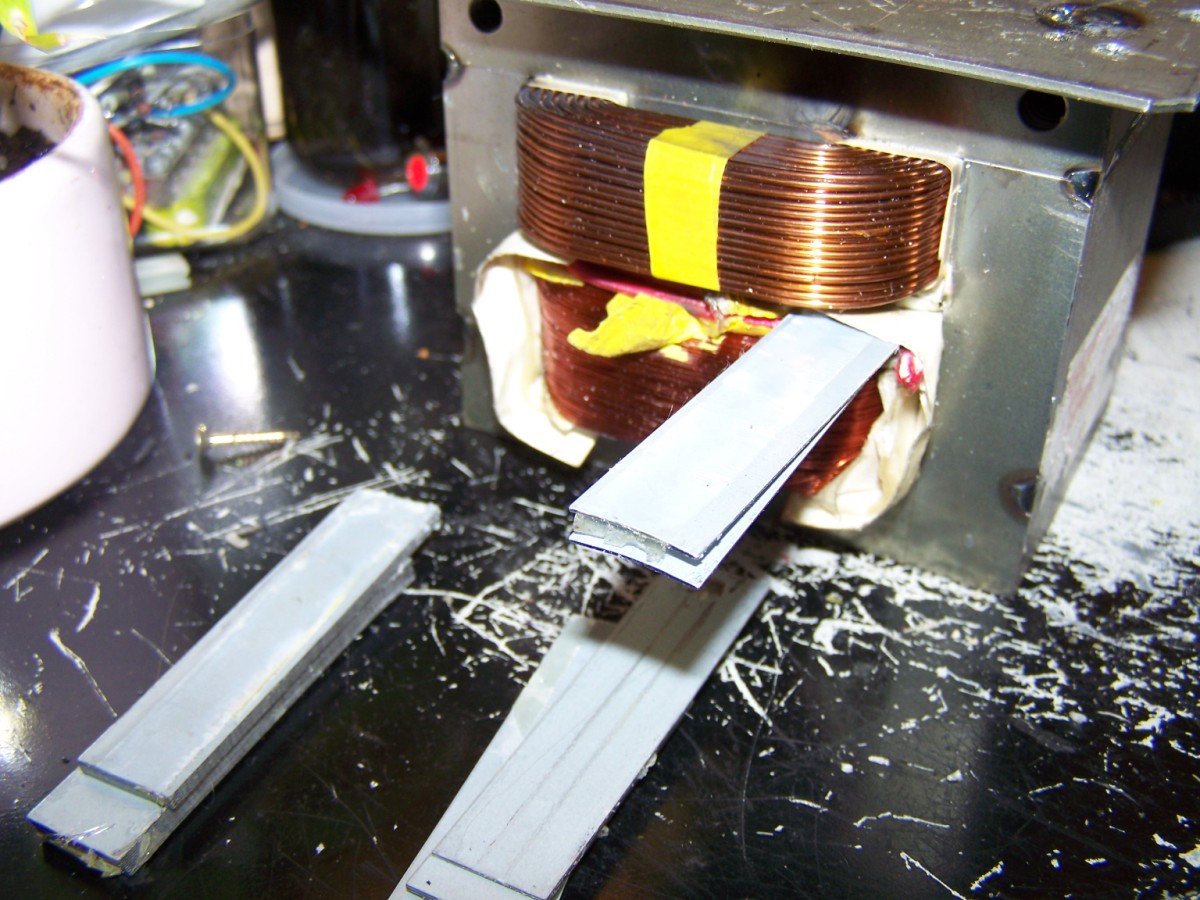

Entfernen der Bleche zwischen Pirmärspule und Heizwicklung:

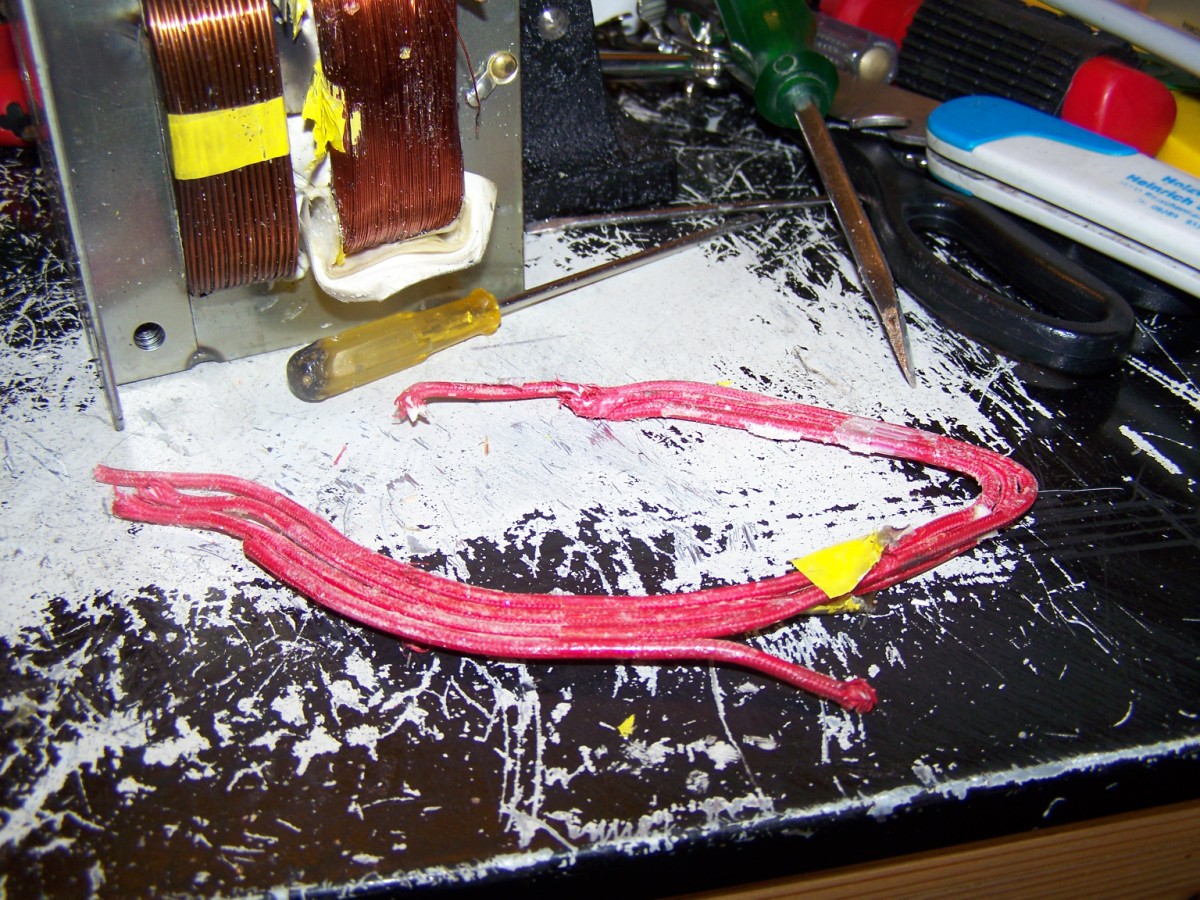

Entfernte Heizwicklung:

Aufsägen der Sekundärspule (alternativ könnte man auch den Trafokern aufsägen):

Komplett durchgesäte Sekundärspule:

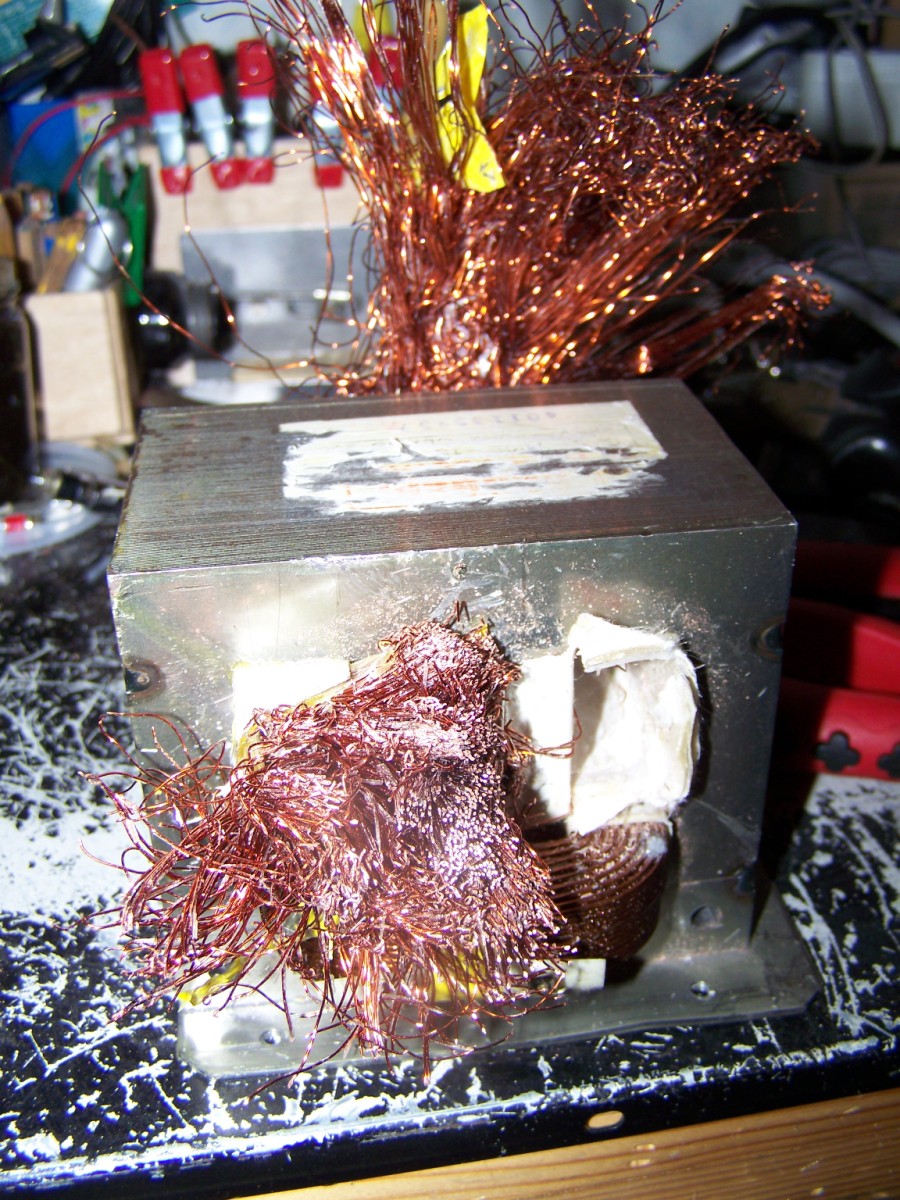

Dann der schwierigste Teil der Arbeit das Entfernen der vielen einzelnen Drähte

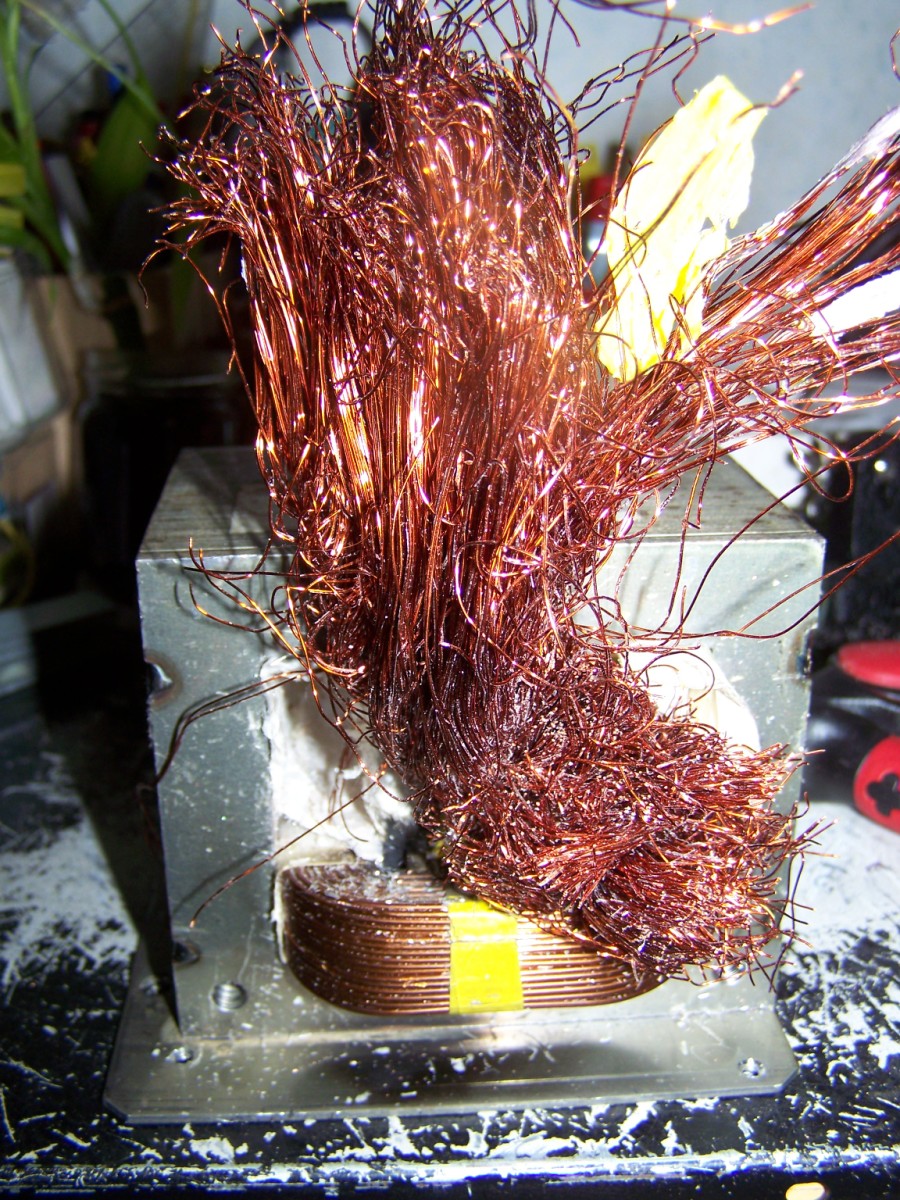

...Halbzeit:

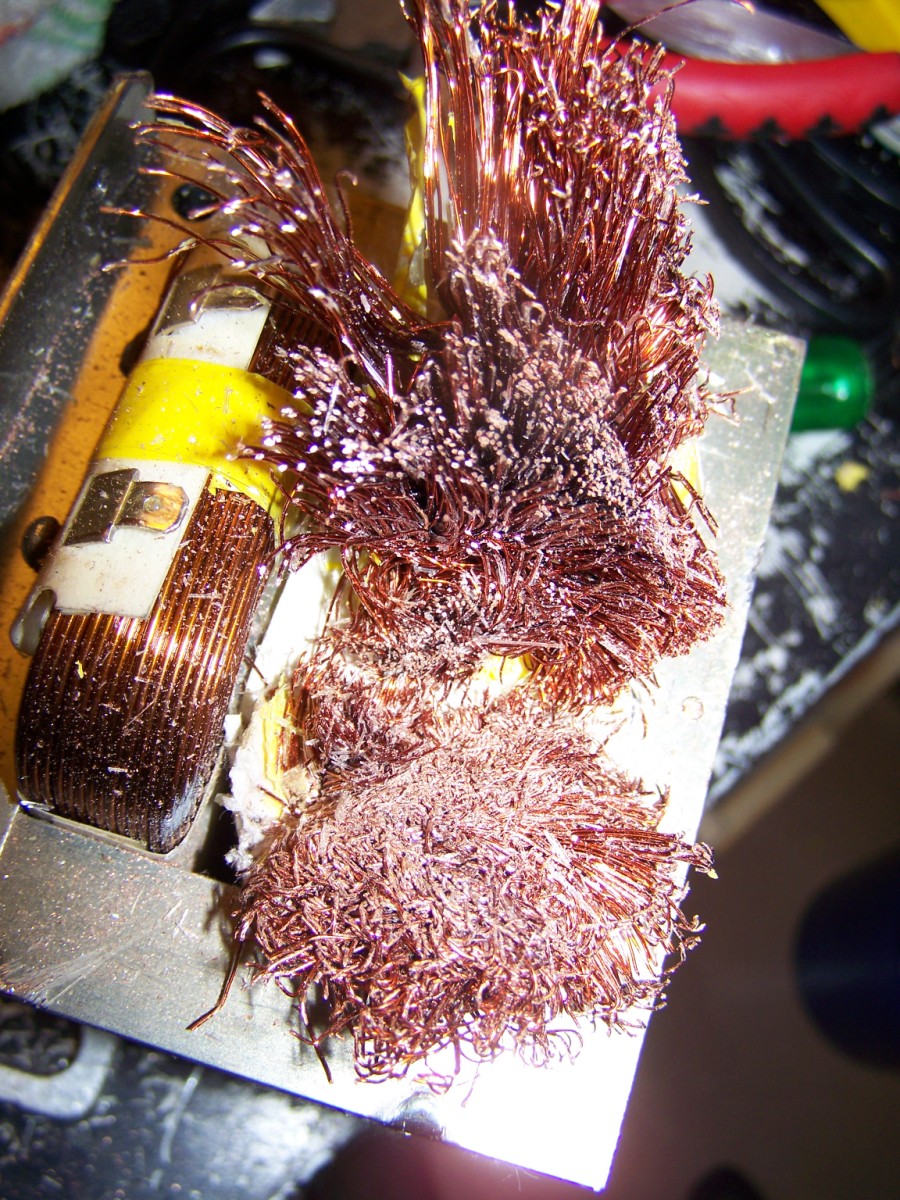

Rückseite:

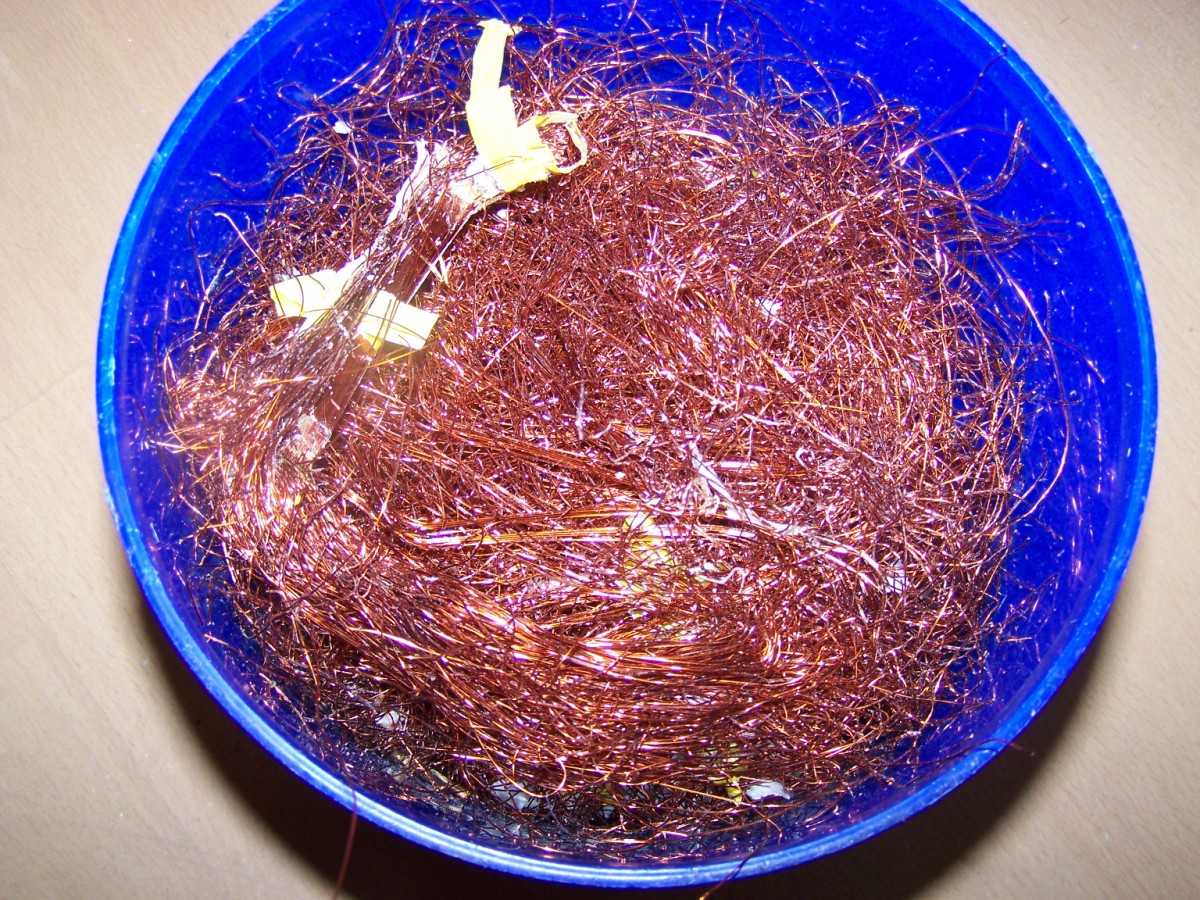

Mein "Papierkorb" nach entfernen der gesamten Sekundärspule:

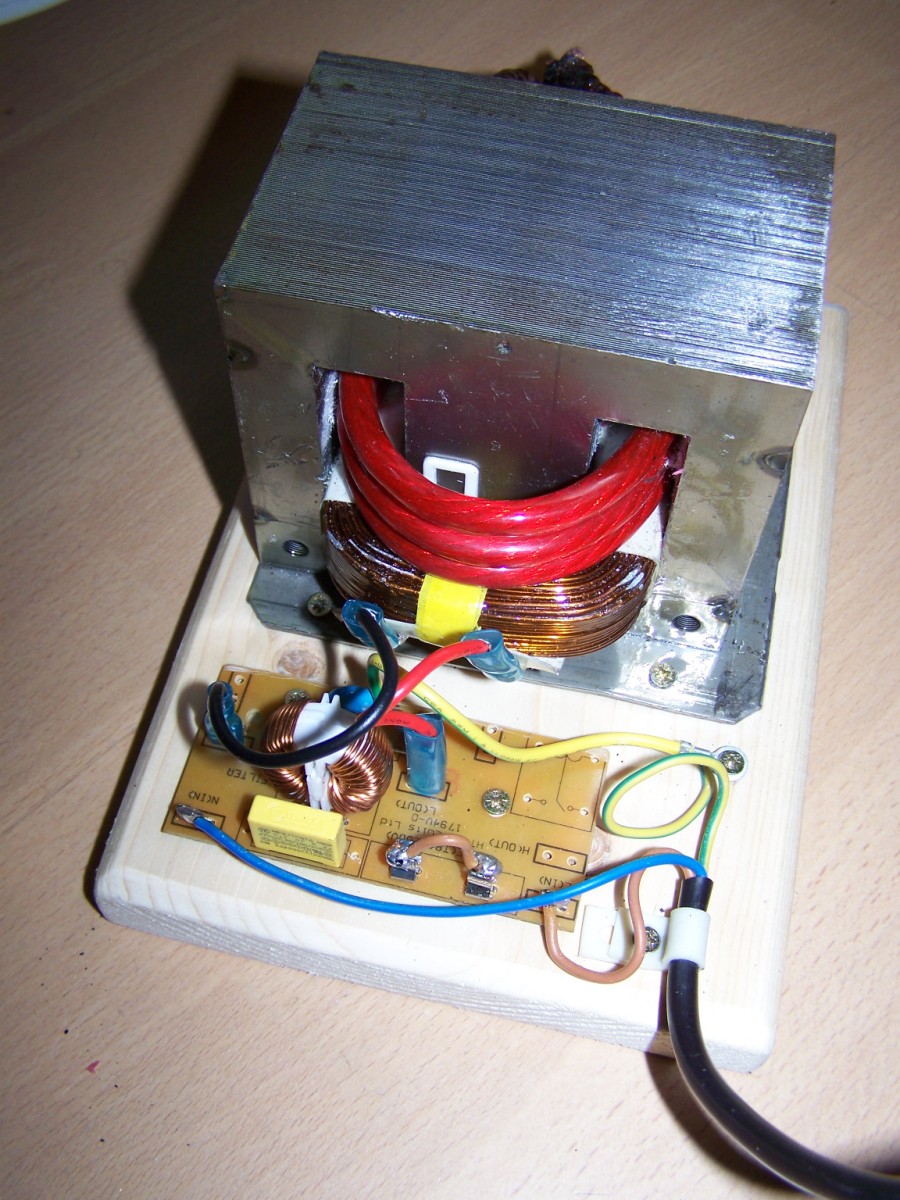

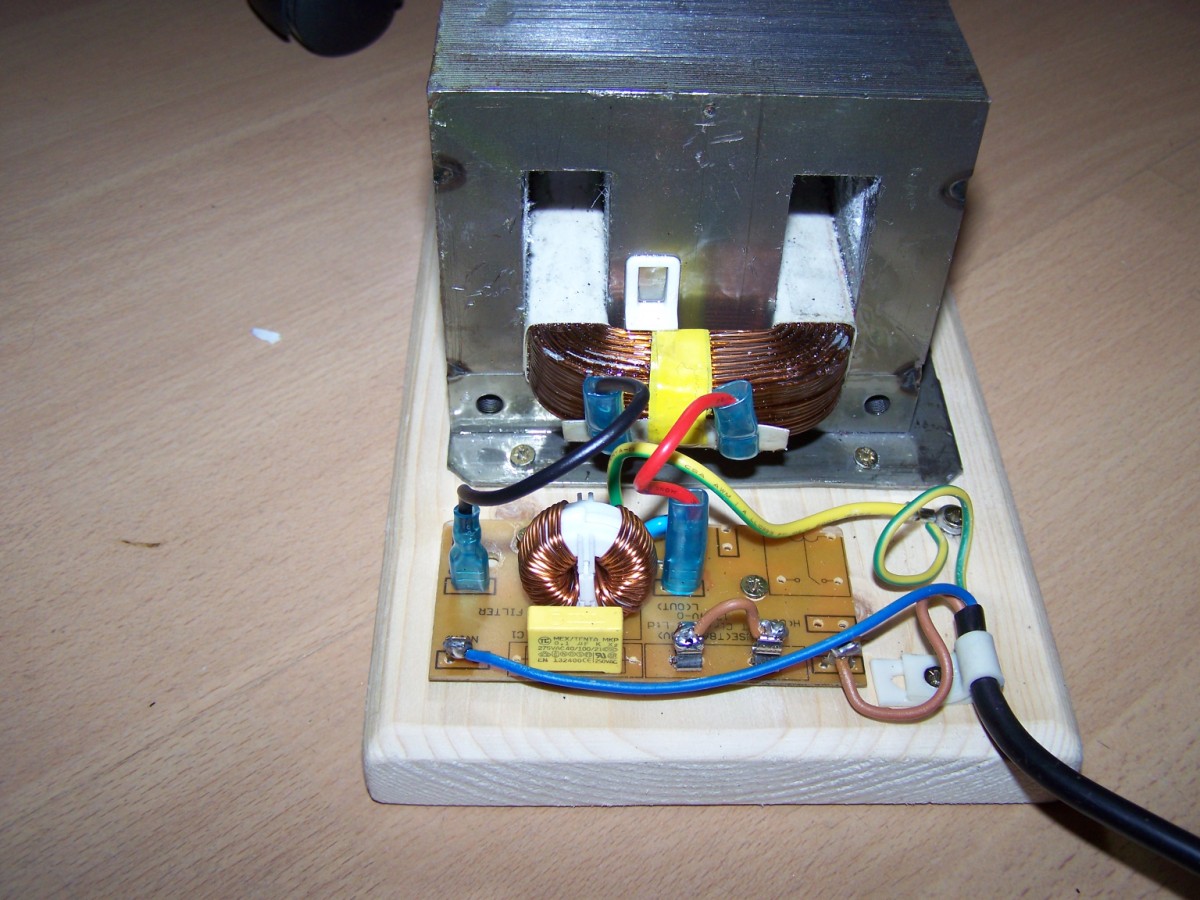

Mot ohne Sekundärspule mit Netzentkopplung:

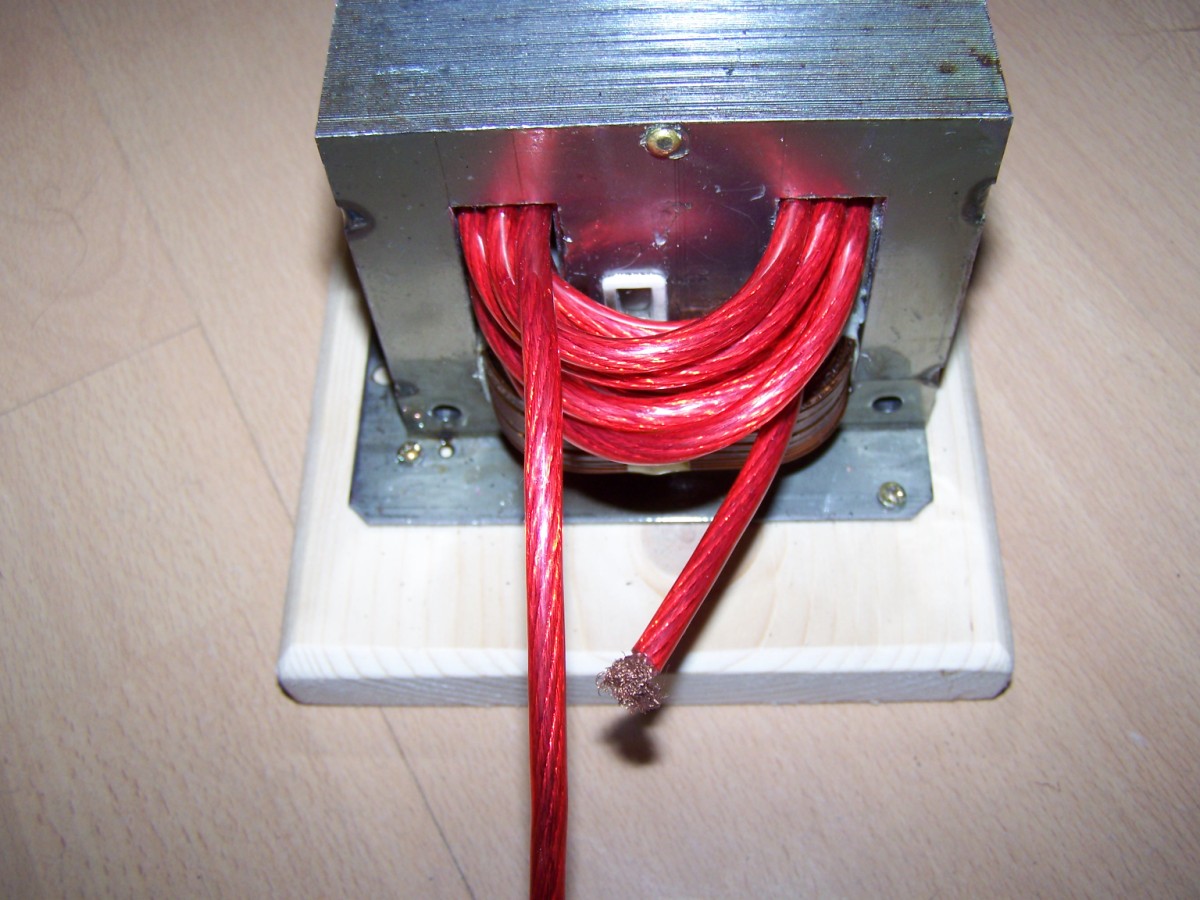

Neu bewickelt mit 10mm² Kabel (hatte leider nichts stärkeres hier)

3 Windungen ca. 1V jede

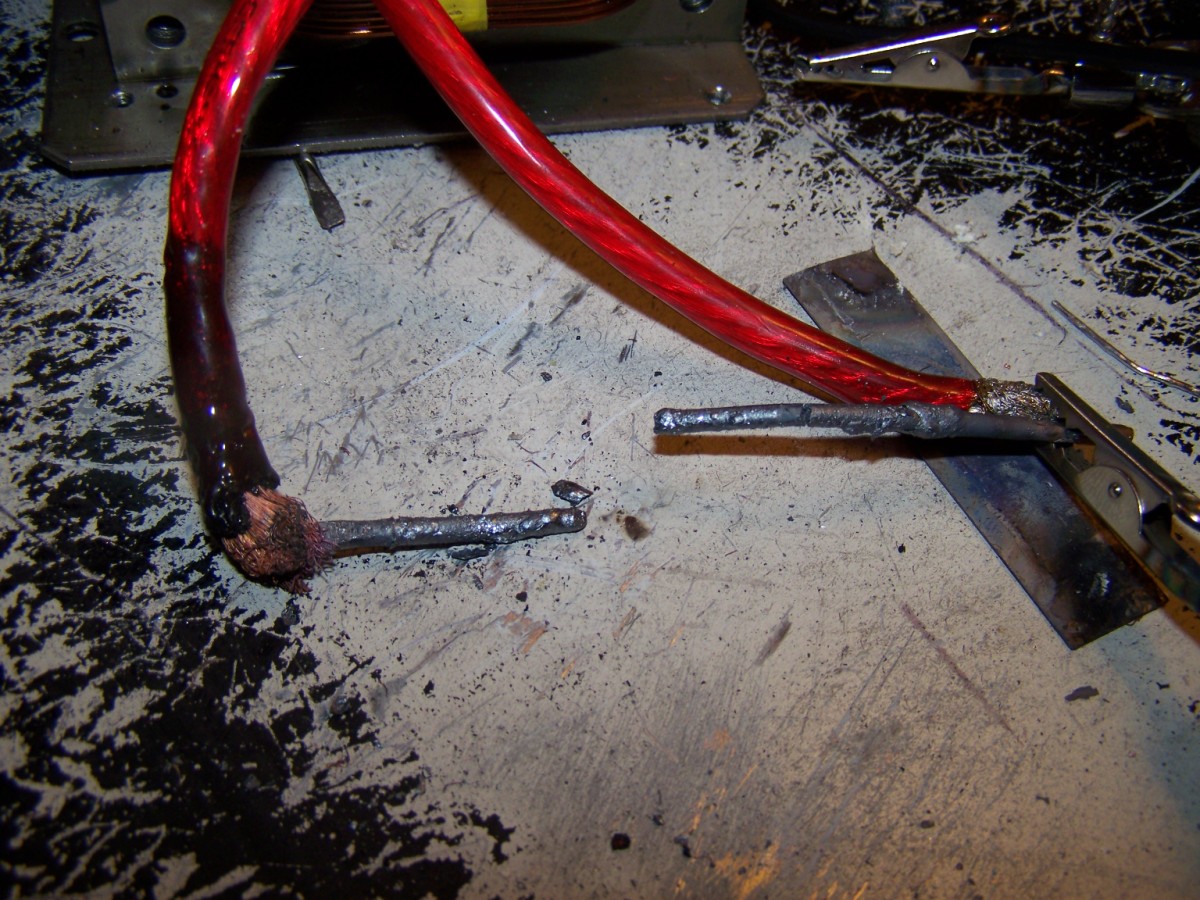

Zum Testen ein Stück Schraubenzieher ca. 3mm Durchmesser:

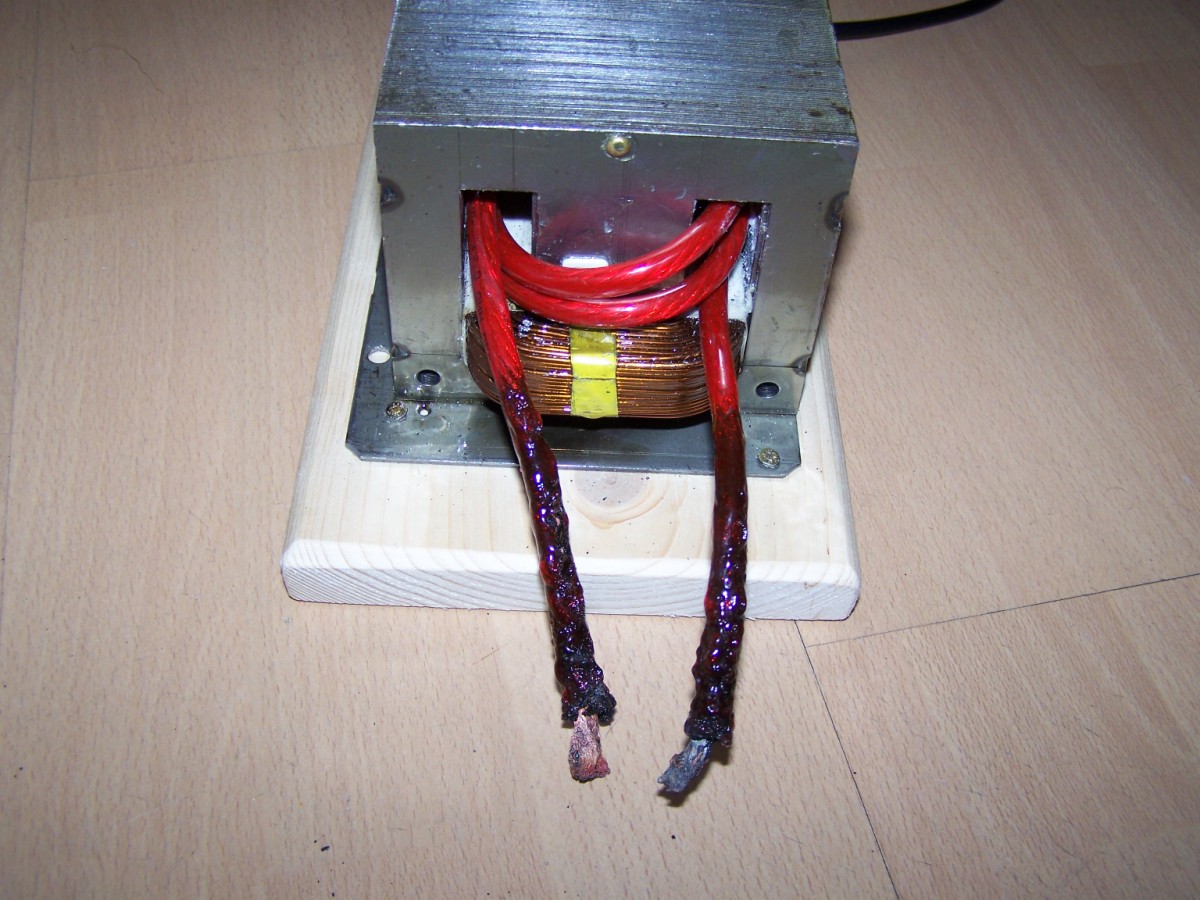

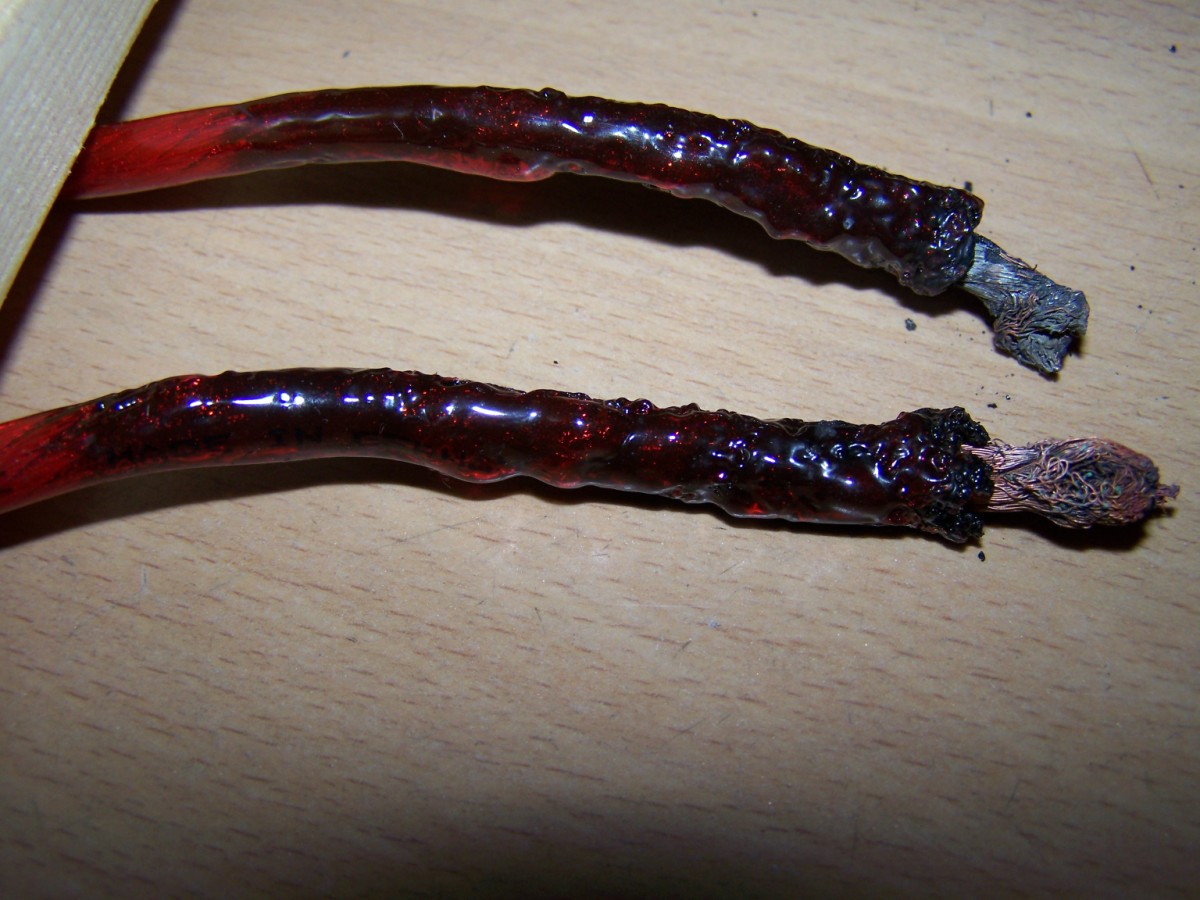

Die Kabel sind beim Versuch Blech zu schmelzen schon etwas zu warm geworden XD

Die einzelnen Drähte sind wie miteinander verschweißt.

Nahaufnahme:

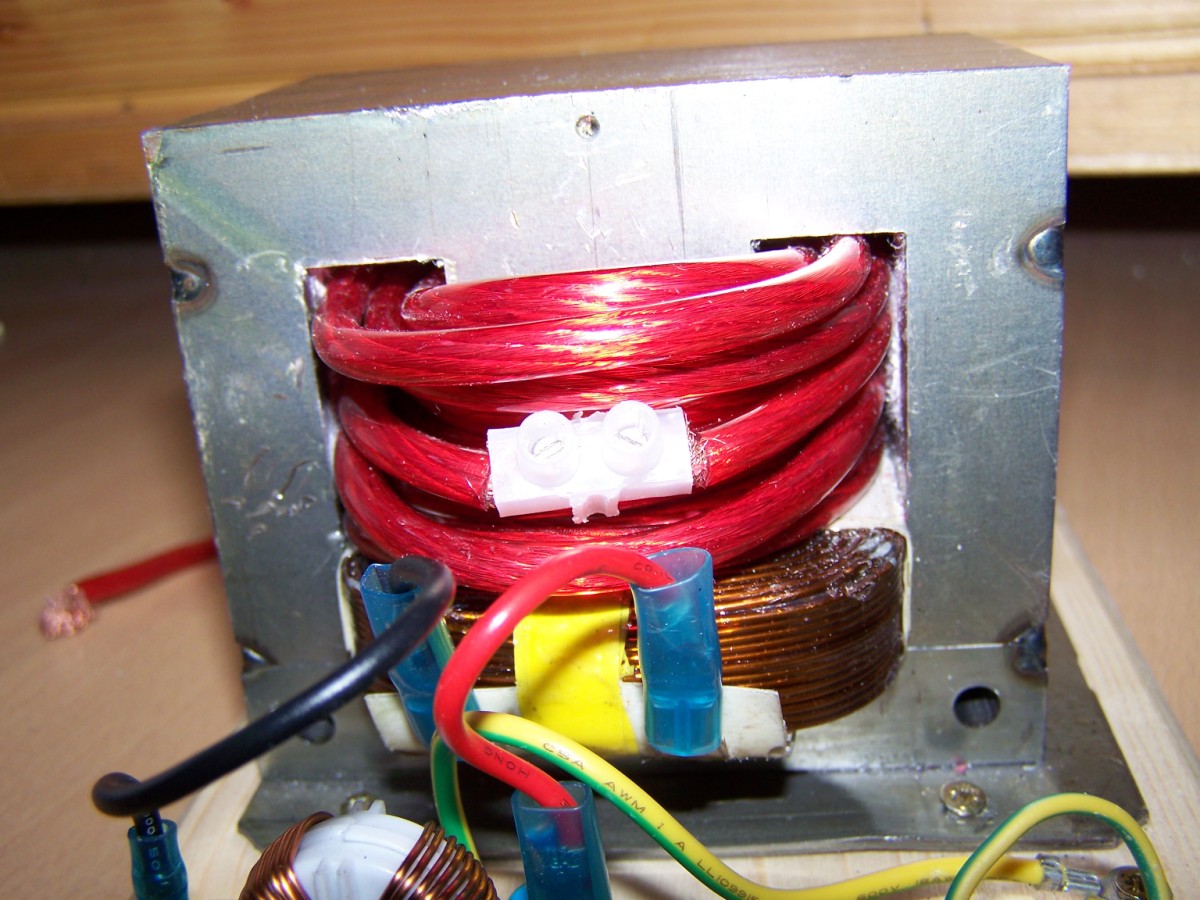

Neue Wicklung mit 6mm² Kabel

10 mal rum macht ca. 10V gemessen 9,66V

Kabel war leider zu kurz daher die Klemme.

Videos dazu kommen noch.

Als Nächstes ist geplant den Trafo so zu bewickeln das er mit Gleichrichter12V liefert.
