Das 4er MOT-Stack

Ausgangsspannung: 8,8 kv
Leistung je nach Drossel

Eingangsspannung eine ganz normale 230V Steckdose

Gewicht mit Brett: 37 kg
Maße vom Brett 16cm x 90cm

4 MOT´s sekundärseitig in Reihe
mit 1 oder 2 sekundärseitig kurzgeschlossenen MOT´s als Drossel,
ohne fliegt sofort die 16A Sicherung.

Erster Testaufbau:

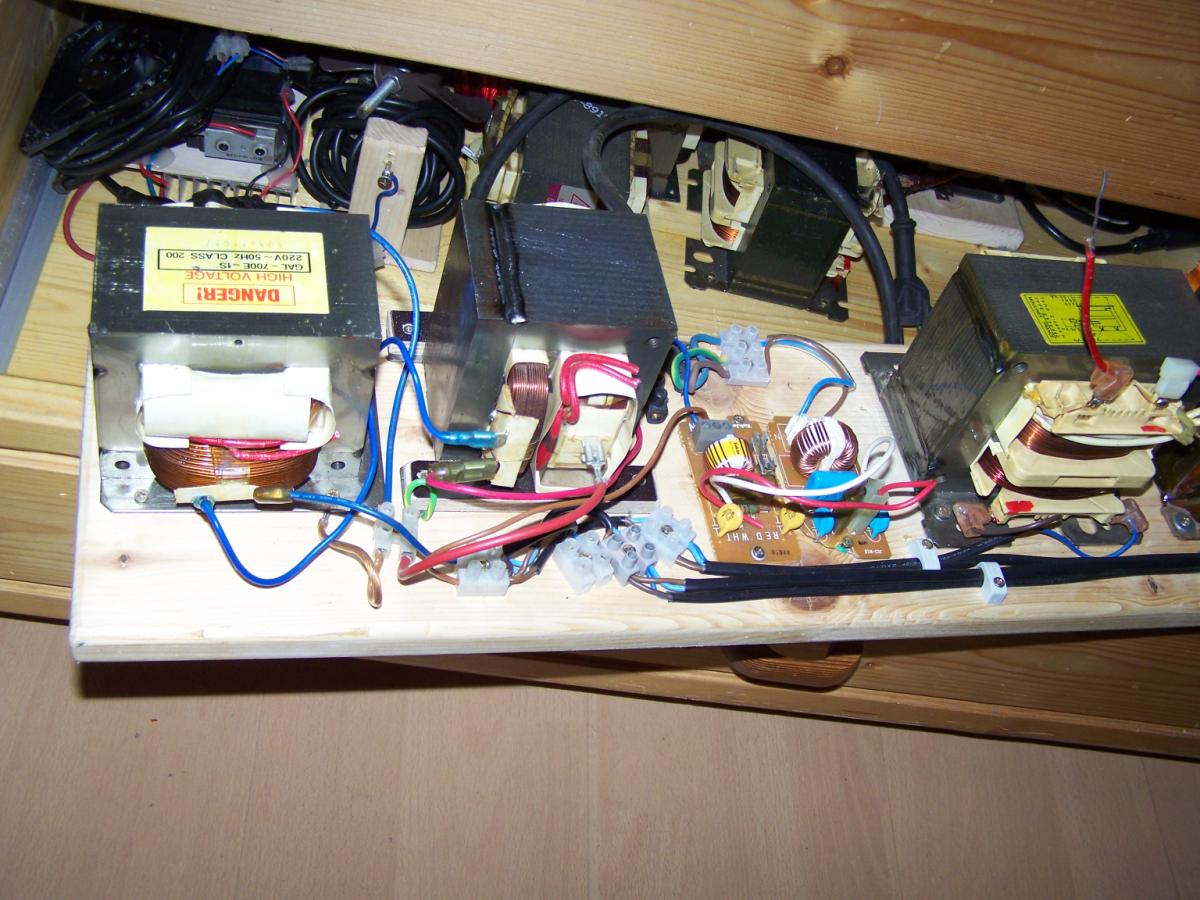

Die 4 MOT´s fertig verkabelt, links die Netzentkopplung:

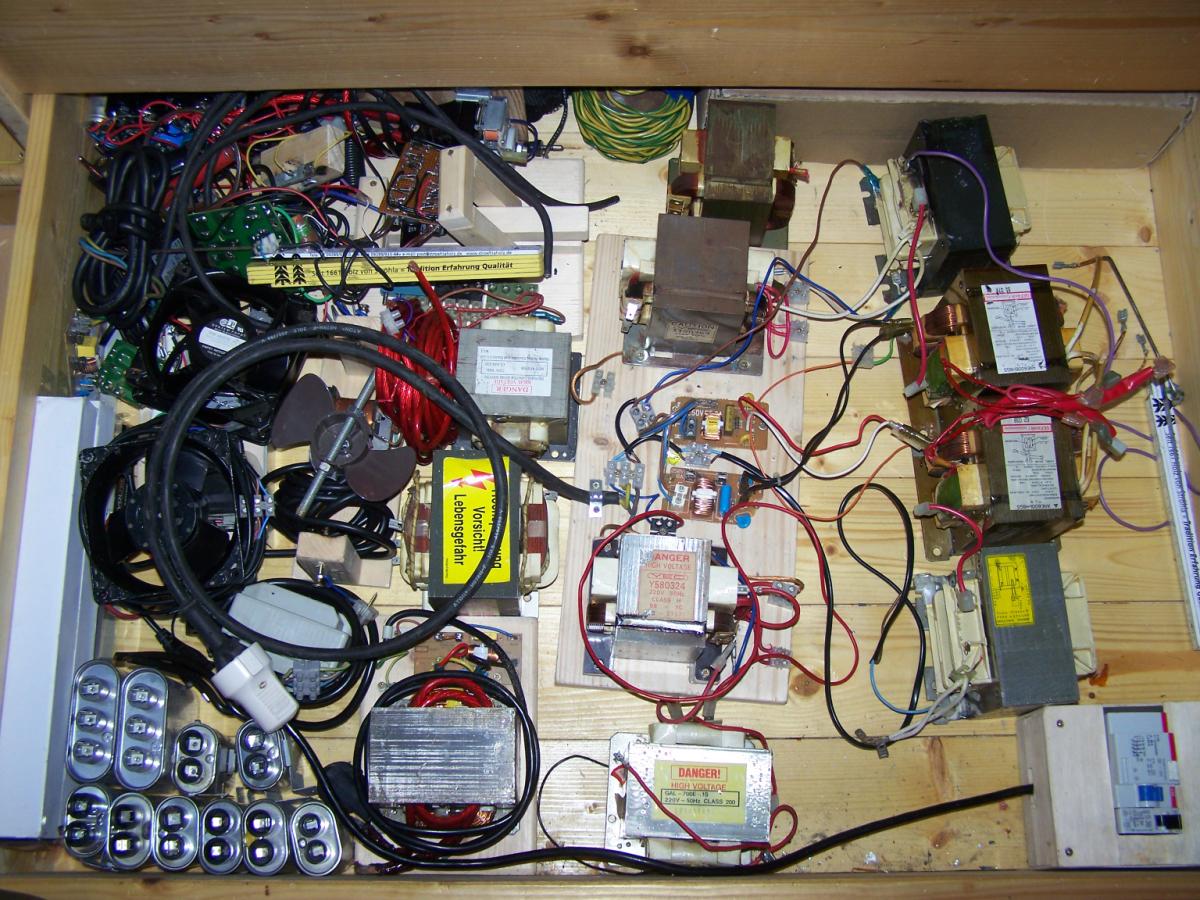

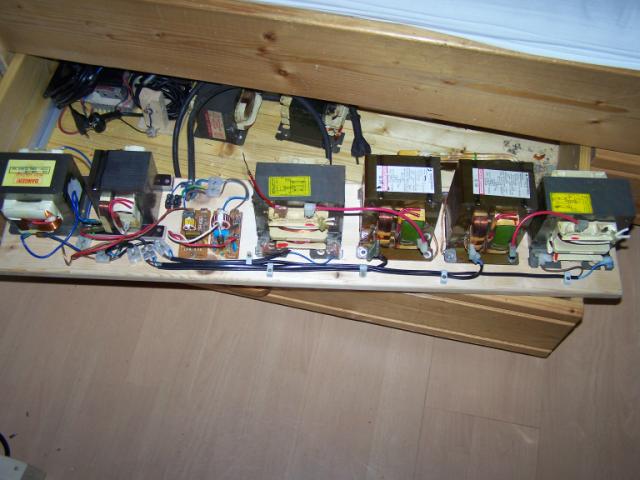

Gesamtübersicht:

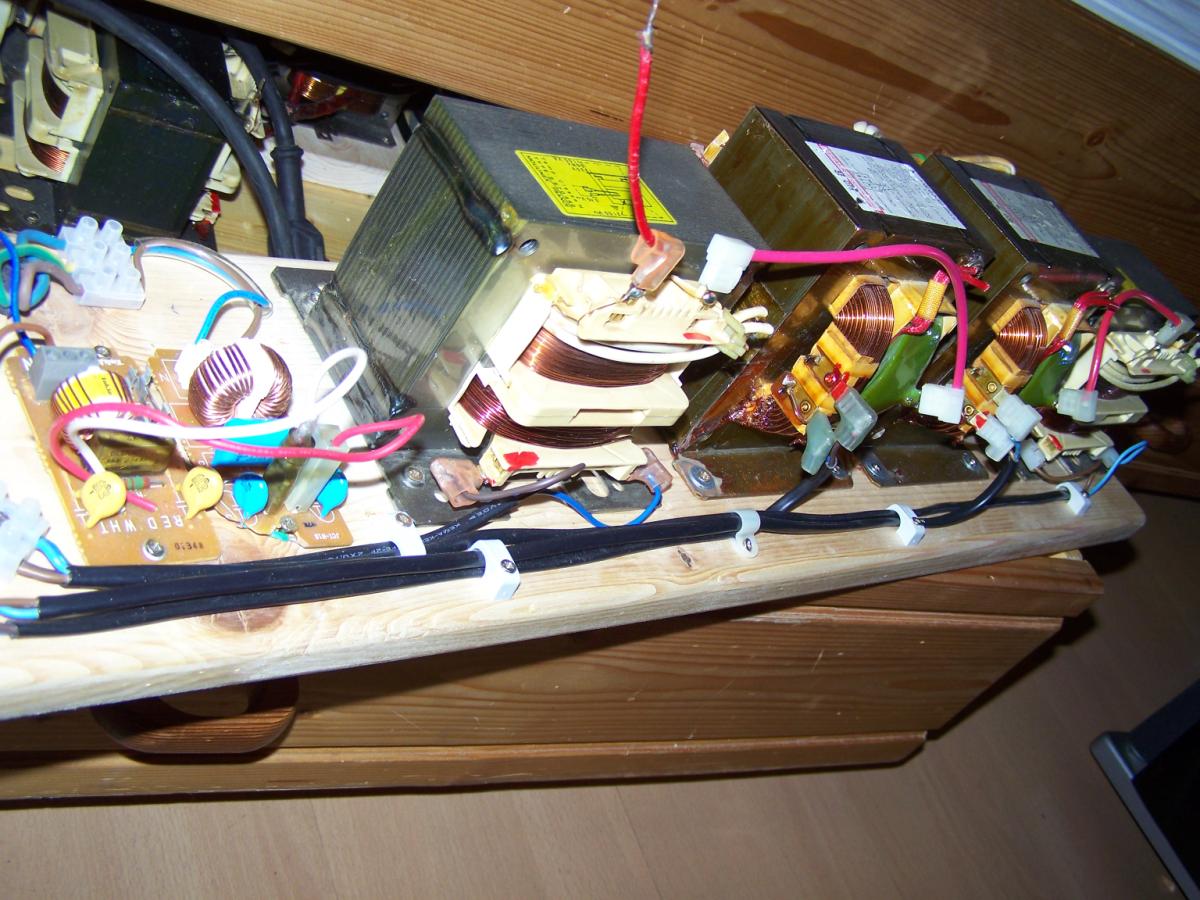

Die beiden Drossel-MOT´s:

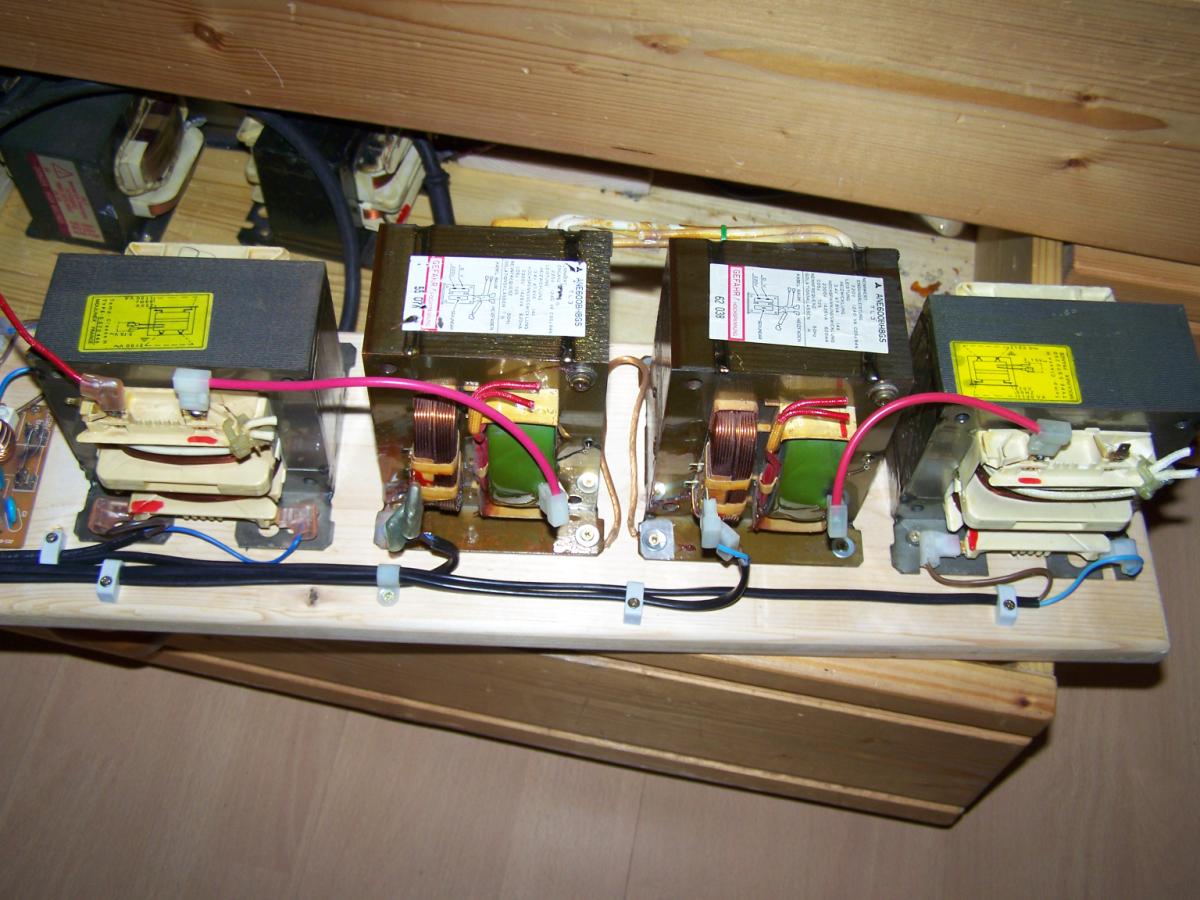

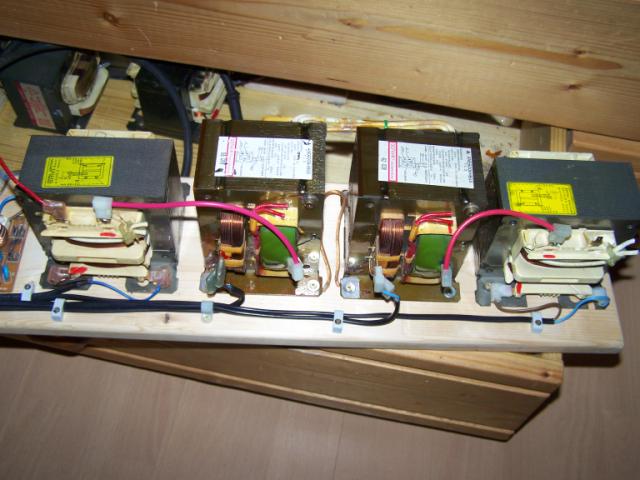

Nochmal die 4 MOT`s:
